Sistema EFIS

Comenzaremos con lo que significa EFIS " ELECTRONIC FLIGHT INSTRUMENT SYSTEM".

El proposito de este sistema es de mostrar formas de informacion de muchos sistemas de navegacion del avion.

El EFIS muestra en colores, estos son las infomaciones que muestra en los display units.
  • ACTITUD
  • INFORMACION DE PILOTO AUTOMATICO
  • VELOCIDAD
  • ALTITUD DE RADIO
  • DECISION DE ALTURA
  • MAPA DE NAVEGACION
  • RADAR METEREOLOGICO
  • GIRO
  • PISTA
  • VOR/ADF
  • DATOS VOR/ILS/GLIDE SLOPE
  • DATOS DEL VIENTO.
COMPONENTES

Estos son los componentes del EFIS
  • Dos electronic attitude indicators (EADIs)
  • Dos electronic horizontal situation indicator (EHSIs)
  • Dos EFIS symbol generators (SGs)
  • Dos EFIS control panels
  • Dos remote light sensors
  • Un EFI transfer switch
  • Dos EFIS transfer relays
DESCRIPCION FUNCIONAL

El symbol generators obtiene datos desde muchos sistemas. El symbol generator cambia los datos en señales analogas y envia las señales a los EADIs y EHSIs.
El EFIS control panel cambia la informacion que muestra en los EHSIs. El control panel tambien ajusta el brillo y el contraste de los EADIs.
Cuando usted usa los transfer relays, usted ve los datos en todas las pantallas desde solamente uno de los symbol generator.

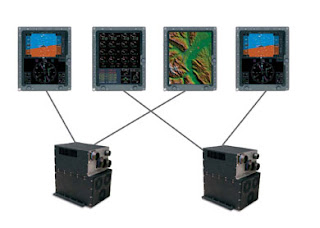

EFIS y symbol generators
