Electrical Power

Los controles de energía eléctrica se encuentra ubicado en el panel de overhead P5-13 y consiste en lo siguiente.

AMMETER DC
Indica corriente de la fuente seleccionada por medio del selector meter DC, para TR1, 2, 3 y "BAT"

VOLTMETER DC
Indica voltaje de la fuente seleccionada por el selector meter DC (Todas las posiciones)

SELECTOR DC METERS

Selecta la fuente DC para las indicaciones de voltimetro y ammeter DC.

"TEST" Usado para propósitos de mantenimiento. Conecta el voltímetro para el modulo de prueba del sistema de energía para una selección de puntos de lectura adicionales.

BATTERY SWITCH

(guardado en On)

• On. Con el bus principal #2 Energizado, TR 3 aporta energía a los battery bus. Si el bus principal #2 esta en OFF, el hot battery bus energiza el el battery bus.

• Off. No hay energía para el battery bus.

FRECUENCY METER

Indica la frecuencia de las fuentes seleccionadas por el selector ac meter.

RESIDUAL VOLT SWITCH

Presionar para leer el voltaje residual de el generador seleccionado (con el relay del control asociado al generador)

AC VOLTMETER

Indica (en escala 130volts) voltaje de la fuente seleccionada cuando el switch de los voltajes residuales esta presionada la escala de los 30 volts lee un voltaje residual de el generador seleccionado.

SELECTOR AC METERS

Selecciona la fuente ac para el voltimetro ac y indicaciones en frecuencias.

TEST. Usado para mantenimiento conecta el voltímetro y el frecuency meter para el modulo de test de los sistema de energía para seleccionar puntos de lectura adicionales.

SWITCH GALLEY POWER

On. Provee energía eléctrica para los galleys cuando ambos bus generator están energizados.

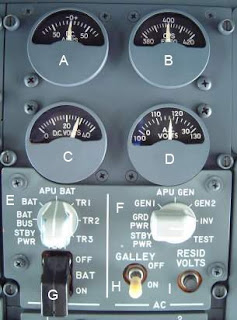

P5-13

A. Dc ammeter
B. Frecuency meter
C. Dc voltmeter
D. Ac voltmeter
E. Dc meters selector
F. Ac meters selector
G. Battery switch
H. Galley power switch
I. Residual volts switch

Los controles localizados en el panel overhead delantero P5-5 consiste de lo siguiente.

STANDBY POWER OFF LIGHT
Ilumina color ámbar cuando el ac standby no esta energizado y la batería esta en On.

LUZ DE BAJA PRESIÓN DE ACEITE EN EL GENERADOR
Ilumina color ámbar cuando la presión del aceite de la CSD (control speed drive) #1 o 2 esta bajo de los limites operacionales.

LUZ DE ALTA TEMPERATURA DE ACEITE EN EL GENERADOR
Ilumina color ámbar cuando la CSD #1 o 2 excede de los limites en la temperatura del aceite.

INDICADOR DE TEMPERATURA DEL ACEITE DEL GENERADOR
Muestra la escala de subida (Rise) #1 o 2 de la temperatura del aceite de la CSD. En la escala de (In) muestra la temperatura del aceite de entrada de la CSD.

SWITCH ELÉCTRICO STANDBY POWER
(Guardado en auto).

• Auto en esta pocision es en operacion normal. cuando se pierde la energia ac, la bateria se conecta automaticamente a el battery bus y al standby ac bus y el inverter es conectado para suministrar el standby ac bus y energizar los equipamientos esenciales ac.
• Off apaga la energia hacia los standby ac bus.
• Bat la bateria suministra energia al inverter para el standby ac bus.

SWICHES DE DESCONECCION DE LA CSD
(Asegurado con alambre de cobre para mantener en posicion conectado) si es armado desenganchara la CSD desde el generador #1 o 2.

SWITCH DE TEMPERATURA DEL GENERADOR
Selecciona la temperatura del aceite de la CSD mostrados en los indicadores (in o rise).

P5-5


A. Standby power off light (ambar)
B. Generator drive low oil press light (ambar)
C. Generator drive high oil temperature light (ambar)
D. Generator drive oil temperature indicators
E. Electrical standby power switch
F. Generator drive disconnects switch
G. Generator drive temperature switch
